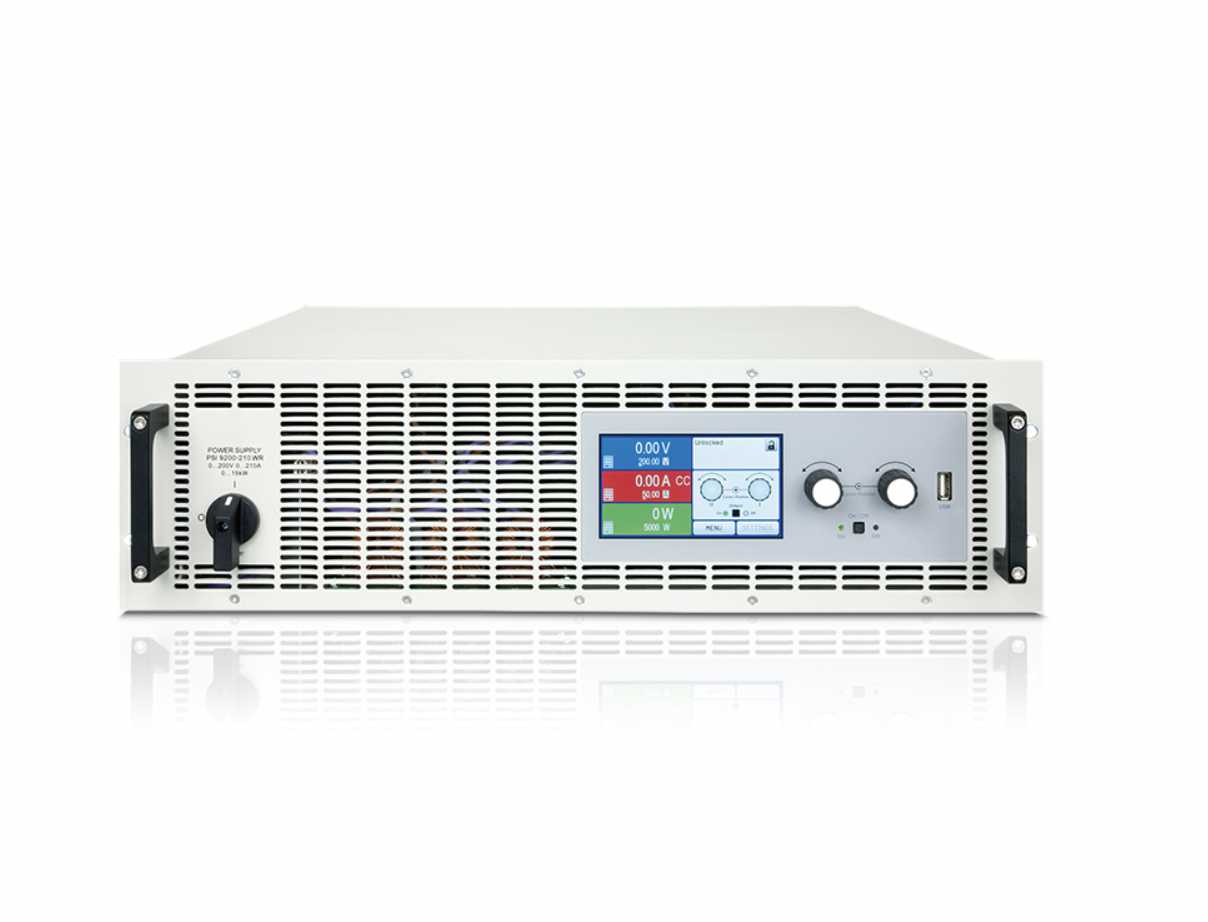

德国 EA PSI 9000 WR（宽输入）3U 5-15kW 可编程直流电源

ꄴ前一个： 德国 EA PSB 10000 4U 30kW 双向可编程直流电源
ꄲ后一个： 德国 EA PS 9000 1U 1.5-3kW 可编程直流电源

可编程直流电源PSI 9000 WR 3U 5-15kW 详细信息



产 品 概 述

EA-PSI9000WR 3U系列是一款由微处理器控制的高效实验室电源，它是流行机EA-PSI90003U系列在交流供电方面的升级版。其供电端可连接到额定电压为380V，400V或480V的通用公共电网上。本系列增加了一个功能，加强了直流输出对地的隔离（见规格参数表）。这对太阳能板模拟这样的光伏应用是非常重要的，因为太阳能逆变器要与电源连接，进行终端测试。



优 势 特 点

  • 多相输入342-528VAC
  • 效率高达95.5%
  • 输出功率等级：5kW，10kW，或15kW，还可扩展至540kW
  • 输出电压：40V至1500V
  • 输出电流：30A至510A，还可扩展至5100A灵活的功率调整输出级
  • 各种保护功能（OVP，OCP，OPP，OTP）
  • 内置真实函数发生器
  • 光伏方阵模拟功能
  • 内阻模拟与调整



选 型 指 南

型号

输出电压

输出电流

输出功率

电压精度

电流精度

高度
PSI 9060-170 WR 0...60 V 0...170 A 0...5.0kW 0.1%FS 0.2%FS 3U
PSI 9080-170 WR 0...80 V 0...170 A 0...5.0kW 0.1%FS 0.2%FS 3U
PSI 9200-70 WR 0...200 V 0...70 A 0...5.0kW 0.1%FS 0.2%FS 3U
PSI 9360-40 WR 0...360 V 0...40 A 0...5.0kW 0.1%FS 0.2%FS 3U
PSI 9500-30 WR 0...500 V 0...30 A 0...5.0kW 0.1%FS 0.2%FS 3U
PSI 9750-20 WR 0...750 V 0...20 A 0...5.0kW 0.1%FS 0.2%FS 3U
PSI 9060-340 WR 0...60 V 0...340 A 0...10.0kW 0.1%FS 0.2%FS 3U
PSI 9080-340 WR 0...80 V 0...340 A 0...10.0kW 0.1%FS 0.2%FS 3U
PSI 9200-140 WR 0...200 V 0...140 A 0...10.0kW 0.1%FS 0.2%FS 3U
PSI 9360-80 WR 0...360 V 0...80 A 0...10.0kW 0.1%FS 0.2%FS 3U
PSI 9500-60 WR 0...500 V 0...60 A 0...10.0kW 0.1%FS 0.2%FS 3U
PSI 9750-40 WR 0...750 V 0...40 A 0...10.0kW 0.1%FS 0.2%FS 3U
PSI 9060-510 WR 0...60 V 0...510 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 9080-510 WR 0...80 V 0...510 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 9200-210 WR 0...200 V 0...210 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 9360-120 WR 0...360 V 0...120 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 9500-90 WR 0...500 V 0...90 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 9750-60 WR 0...750 V 0...60 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 91000-40 WR 0...1000 V 0...40 A 0...15.0kW 0.1%FS 0.2%FS 3U
PSI 91500-30 WR 0...1500 V 0...30 A 0...15.0kW 0.1%FS 0.2%FS 3U



产 品 特 点



  • 交流供电

系列名称中，WR“代表“宽范围”，指342V-528V宽范围的交流输入电压。本系列所有型号都采用主动式PFC功率因数校正线路，专为在340V至460VAC（欧标型号）或188V至229VAC（美标型号）三相供电条件下操作而设计。



  • 功率级自动调整

本系列所有型号的输出功率都可灵活调整。可在低电流时输出高电压，或在低电压时输出大电流，但总是受限于最大额定输出功率范围内。本系列的最大功率值可调，因此仅用一台产品却能应用于广范围的应用中。



  • 直流输出

与EA-PSI 9000 3U系列相比，本系列多出4个额外的型号，其中一个就是第一次才有的60V型号。这个电压级别特别应用于需超低压（SELV）的应用中。因此用户可在60V至1500V直流电压，20A至510A，功率为5kW至15kW之间的型号进行选择。



  • 放电电路

额定输出电压为200V或以上的产品，其输出电容都配有一放电电路。在空载或带小负载时，它能确保危险电C 压在直流输出关闭后降至60VDC以下。该电压值被认为是对人体安全的最高电压。



  • 保护功能

为保护连接设备， 可给产品设定一过压保护极限值(OVP) ， 以及过流(OCP) 与过功率(OPP) 保护极限值。一旦因故超过这三个值中的一个，直流输出会被立即切断，并在显示器与接口端发出一状态信号。本产品还有过温保护，如果产品过热，它会关断直流输出。



  • 远程感测

远程感测输入端可直接连到负载设备，以补偿连线上一定程度的压降。如果感测输入端已接到负载上，本电源会自动检测并调整输出电压，以确保负载获得准确所需的电压值。



  • 扩展功能

本系列15kW型号的功率可以扩展至540kW，合并所谓的从机系列EA-PSI9000WR3U Slave可以实现。它们需在主-从模式下运行，并与本系列的一个型号作为主机并联。一个该系统总共可以扩展36台机器。按需求，我们可以提供全部配置好即时使用的机柜，也可供多机柜系统。



  • 显示器与控制面板

设定与实际输出电压、电流与功率都清晰显示于图形显示器上。彩色的TFT屏幕为点触式，用一个手指就能控制所有功能。

通过旋钮或者数字键盘直接输入参数，也可调节设定电压、电流、功率或阻值（内阻模拟）。若想防止意外操作，可锁定所有操作键。



  • 函数发生器

本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置，或经某一数字接口远程配置。

预设函数会为用户提供所有必须的参数，如Y偏差值，时间/频率或幅度，整套配置完成。​



除了基于任意发生器产生的标准函数外，它还可形成某些复杂的函数，并分为多达100组序列。这些一般用于研发和生产的测试上。

通过前板的USB端口可将这些序列上载使用或存储于一标准U盘上，这样方便更换不同的测试序列。

下图是一个任意发生器可实现的由40个序列组成的复杂曲线，仅为虚构范例。可以在产品外面或者于产品上创建，然后上载使用或保存：



  • 控制软件

本产品还配有适合Windows系统下操作的控制软件，叫做EA Power Control.它三可远程控制多台同型号产品，甚至不同型号产品。它有一个清晰的主界面，显示所有设定值与实际值，SCPI与ModBusRTU指令的直接输入模式，固件升级特性，以及被称为“排序”的半自动化控制表格。
